30Mhz 대역대 로우패스필터를 만들어 봤습니다
모든 무선기기는 필터의 영향이 없을시 불효대역에
전파를 실어 주변을 혼란스럽게 만드는 경향이있습니다
이건 전파가 깨끗하지 못하고 주변에 지저분하게 기생하는걸
뜻하는데 출력이 높거나 주변 대역대 사용이 많다면 혼선이나
잡음도가 올라가 아주 혼잡한 문제를 발생합니다
이걸 막기위해 로우패스 하이패스 그리고 밴드패스필터를 이용하여
주변을 깨끗하게 하기위한 필터라 생각하면 좋습니다
본 필터는 30Mhz(32Mhz) 대역 이내의 주파수만 통과하고 이상
대역은 막기위한 필터입니다
LC (코일 콘덴서) 형 필터로 코일은 공심으로 직접감아 사용합니다
코일은 전동드라이버를 이용하여 코일을 감아나갑니다

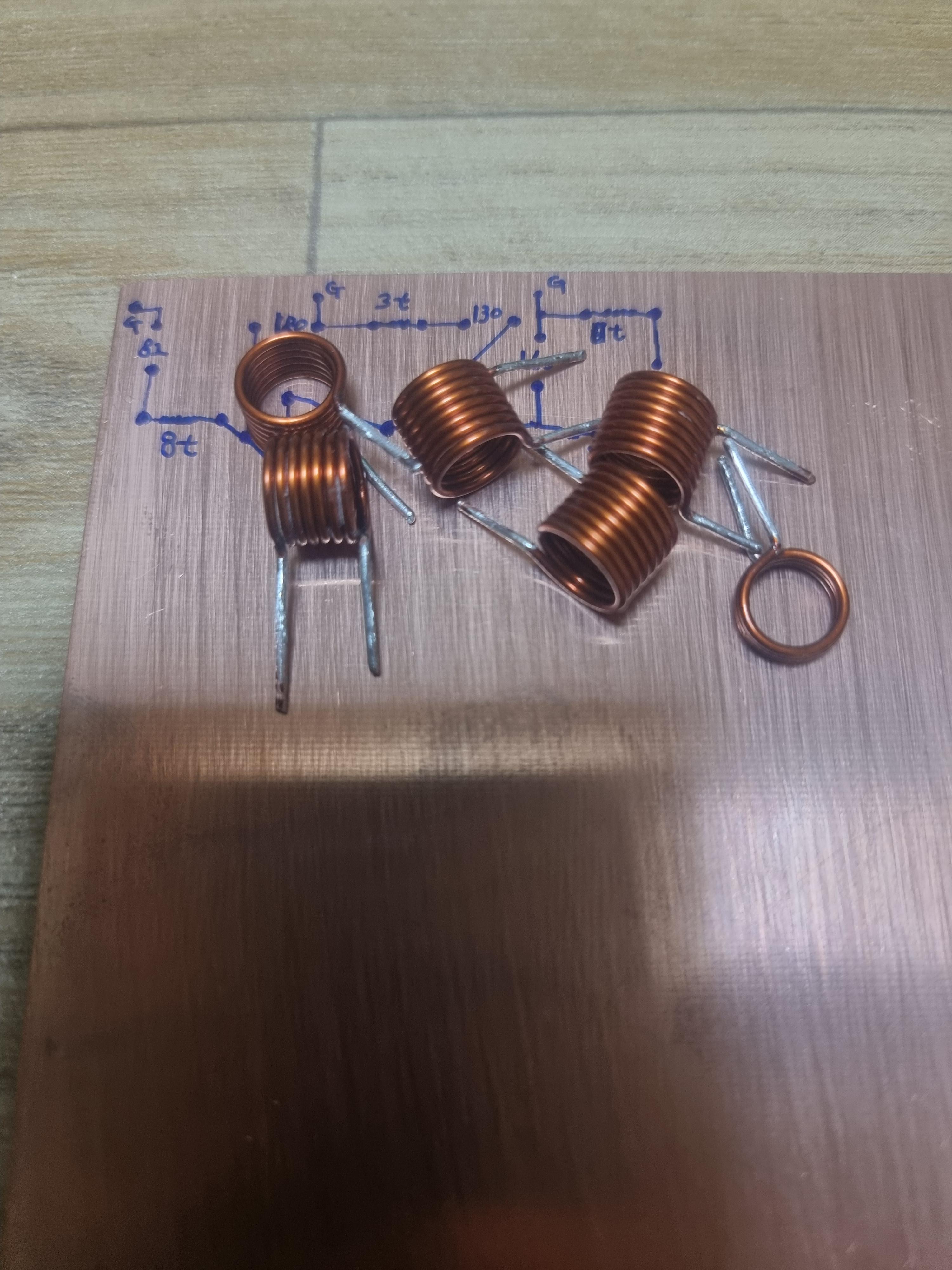

만들어진 코일 입니다
에나멜을 벗기고 납땜하여 전기가 잘 흐르도록 합니다
케이스는 알리표 사각 케이스를 이용합니다
세라믹 콘덴서는 흔한 콘덴서인데 이제는 구입하기 더욱 힘드내요
인터넷에 주문한 실버마이카 콘덴서 입니다
PCB에 마킹하고 구멍을 뜷습니다
구멍타공작업 (1.1mm) 구멍으로 타공
양면 PCB로 한쪽은 넓게 반타공하여 전기흐름이 없도록 하며 상부 실드효과를 높여줍니다
부품을 삽입해봅니다
드라멜로 패턴을 만들어 납땜하여 작업합니다
네트웍아날라이져로 주파수를 관찰해봅니다
시작은 500khz 끝은 50Mhz 대역으로 측정하며 마커는 각 주파수 위치별로 확인합니다
3번 마커 보시면 32Mhz에서 깍아지는걸 볼수있습니다
